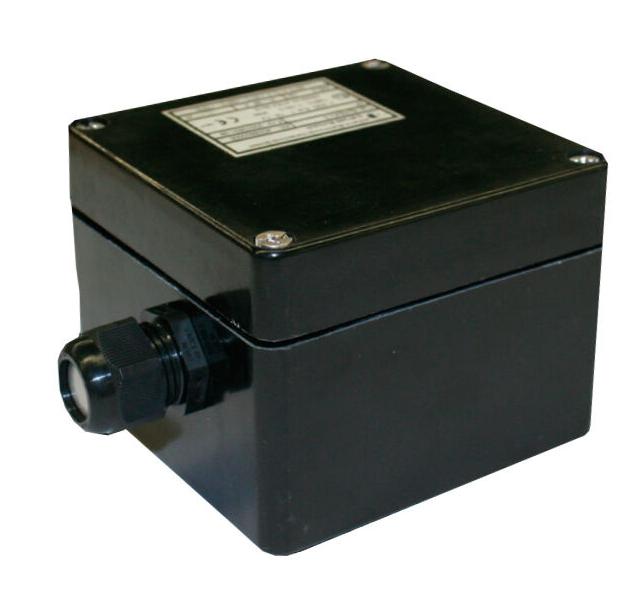

Распределительная коробка ELAK-Ex-3, предназначенная для настенного монтажа, изготовлена из полимерного антистатического прочного материала, позволяющего применять её во взрывоопасных зонах.
Отличительная особенность коробки ELAK-Ex-3 это расширенный температурный диапазон применения и улучшенные электрические характеристики. На крышке коробки предусмотрено специальное место для нанесения маркировки для облегчения идентификации обогревательных цепей в сложных системах.
Технические характеристики распределительных коробок
| Температурный диапазон окружающей среды при эксплуатации | от - 60 °С до + 50 °С |
|---|---|
| Максимальное напряжение | 690 V, AC |
| Максимально допустимый ток на каждую клемму 6 мм2 | 35 А |
| Максимальное сечение подводимых силовых кабелей | 6 мм2 |
| Максимальное сечение подводимых контрольных кабелей | от 0.5 мм2 до 2.5 мм2 (для ELAK-Ex-8) |
| Материал корпуса | полиэстер |
| Стойкость к УФ - облучению | есть |
| Механическая стойкость к удару | 7 Дж |
| Габаритные размеры | 122 х 120 х 90 (мм) |
| Применимость во взрывоопасных зонах | Ex e IIC T6 Gb X; Ex tb IIIC T85°C Db |
| Класс защиты IP | IP 65 |
| Вес | 1 кг |
Информация для заказа распределительных коробок на сайте
| Наименование | Комплектация | Варианты применения | Артикул |
|---|---|---|---|
| ELAK-Ex-3.1 | 3 кабельных ввода М16, 4-9 мм, 35 А | Для подключения трех кабелей ELK-AG по схеме звезда | OX80051 |
| ELAK-Ex-3.2 |
|
Для подключения одного силового кабеля и до трех кабелей ELK-AG | OX80052 |
| ELAK-Ex-3.3 |
|
Для подключения одного силового кабеля и одной нагревательной секции на основе кабеля ELW-VA | OX80053 |
| ELAK-Ex-3.4 |
|
Для подключения двух нагревательных кабелей ELK-AG и капиллярного термостата EL-CTC (EL-CTB) | OX80054 |
| ELAK-Ex-3.5 |
|
Для подключения одной нагревательной секции кабеля ELSR и капиллярного термостата EL-CTC (EL-CTB) | OX80055 |
| ELAK-Ex-3.6 |
|
Для подключения одной нагревательной секции на основе кабеля ELW-VA и капиллярного термостата EL-CTC (EL-CTB) | OX80056 |
| ELAK-Ex-3.7 |
|
Для подключения силового кабеля и до трёх нагревательных секций на основе кабеля ELSR | OX80057 |
| ELAK-Ex-3.8 |
|
Для подключения 1 или 2 температурных датчиков типа Pt 100 | OX80058 |
Скачать информацию о распределительных коробках Eltherm ELAK-Ex-3 в формате .pdf
